Цистерна (варіант виконання): 45 м³;
Споряджена маса: 11 700 (± 100 кг);
Максимальна маса вантажу: 21 000 кг;
Загальна маса: 32 700 кг.;
Маса автопоїзда (*за умови маси тягача 7 000 кг): 39 700 кг;

Напівпричеп-цистерна для перевезення та тимчасового зберігання зріджених вуглеводних газів

Підвіска та осі
тривісна пневматична фірми (SAF/BPW);
осі фірми (SAF) вантажопідйомністю 3 х 9000 кг;
передня вісь підйомна; (задня додатково)

Опорний пристрій
телескопічний, двошвидкісний фірми
(BPW / HAACON / JOST), 24 т. статичного навантаження

Колеса та шини
колеса сталеві або алюмінієві розмірністю 11,75х22,5 з кріпленням Ø 335х10;
шини безкамерні, розмірністю 385/65 R22,5;кількість коліс в зборі – 6 + 1.

Гальмівна система
двоконтурна гальмівна система фірми (WABCO);
ABS 2S/2M;
EBS;
Стоянкова гальмівна система виконується за рахунок енергоакумуляторів на другій та третій осях

Зчіпний пристрій
Шкворінь діаметром 50,8 мм (2'') фірми (JOST / +GF+), для зчеплення з сідловим пристроєм ( з'ємний, відповідає вимогам
Правил ЄЕК ООН № 55)

Комплектація
вогнегасник ВП-6 у захисному пластиковому ящику
фірми ( Daken) – 2 шт;
точки заземлення по корпусу посудини- 4 шт;
електростатик;
конверт табличка з номером продукту – 1 шт;
інформаційні наклейки;
лебідка запасного колесу – 2 шт;
окремі пластикові крила фірми ( HBN-Teknik) – 6 шт;
противідкатні упори з тримачами фірми ( Lokhen) – 2 шт;
задній захисний пристрій (бампер) фірми (ERMAX) у вигляді алюмінієвої балки з бризковиком;
крила задньої осі оснащені бризговиками фірми ( HBN-Teknik), що відповідає Європейським нормам;
інструментальний ящик – 1 шт;
каністра для води (15 л) – 1 шт.

Цистерна (варіант виконання(sad)): до 37 м³; алюміній/сталь Кількість секцій: 1-8;
Споряджена маса: 5000/7000 (± 100 кг);
Максимальна маса вантажу: 27550/25 500кг;
Загальна маса: до 32500кг. *за умови маси тягача 7 500 кг(sad);
Маса автопоїзда *за умови маси тягача 7 500 кг(sad) :до 40 000 кг;

Напівпричіп-цистерна для перевезення та тимчасового зберігання світлих нафтопродуктів

Підвіска та осі:
тривісна пневматична фірми (SAF); / BPW
осі фірми (SAF/ BPW) вантажопідйомністю 3 х 9000 кг;
передня вісь підйомна;
Гальмівні механізми дискового типу;

Гальмівна система:
двоконтурна гальмівна система фірми (WABCO);
ABS 2S/2M;
EBS;
Стоянкова гальмівна система виконується за рахунок енергоакумуляторів на другій та третій осях

Зчіпний пристрій:
Шкворінь діаметром 50,8 мм (2'') для зчеплення з сідловим тягачем ( з'ємний, відповідає вимогам Правил ЄЕК ООН № 55)

Колеса та шини:
диски сталеві розмірністю 11,75х22,5 з кріпленням Ø 335х10;
шини безкамерні, розмірністю 385/65 R22,5;
кількість коліс в зборі – 6 + 1. Debica

Арматурна група, система завантаження та розвантаження:
алюмінієва ADR кришка горловин; Розміри люків: для обслуговування Ø 500мм / для заливу Ø 250 мм;
дихальний клапан;
вимірювальна планка в секції.
можливість пломбування завантажувального люка;
донний клапан, 4" на кожну секцію, управління пневматичне;
кульовий кран ДУ-80, управління механічне;
роз'єми швидкого з'єднання «Unimat» з кришками;
зливна арматура в технологічному ящику.
блок управління донним клапаном;

Комплектація:

зливні рукава 6м – 2шт;
пенал зливного рукава 6м – 2 шт;
стаціонарні сходи з поручнем – 1шт
трап для переміщення зверху по ємності
вогнегасник ВП-6 у захисному пластиковому ящику – 2 шт;
точки заземлення по корпусу посудини- 2 шт;
електростатик;
конверт табличка з номером продукту – 1 шт;
інформаційні наклейки;
лебідка/корзина запасного колесу -1шт
окремі пластикові крила– 6 шт;
противідкатні упори з тримачами – 2 шт;
задній захисний пристрій (бампер) фірми (ERMAX) у вигляді алюмінієвої балки з бризговиком;
крила задньої осі оснащені бризговиками, що відповідає Європейським нормам;
інструментальний ящик – 1 шт;
каністра для води – 1 шт.

ДОДАТКОВА КОМПЛЕКТАЦІЯ:
Додаткова секція
Насоса установка продуктивністю 500 або 600 л/хв.
Вузол мірної видачі палива ППО-40 або Slavutich
Котушка рукава

Цистерна (варіант виконання): 28м³ або 30м³
Кількість секцій: 1 секція;
Вагові параметри: 28 м³ 09Г2С – 7200 кг ( ± 100 кг)
30 м³ 09Г2С – 7600 кг ( ± 100 кг)
Матеріал: низьколегована конструкційна сталь (09Г2С);
Термоізоляція: мінеральна вата термостійкістю 250 °C, товщиною 200 мм;
Зовнішня обшивка: алюмінієві композитні панелі (ECOBOND);
Форма цистерни: кругла постійного перетину з термокорпусом

Напівпричіп-цистерна для перевезення та тимчасового зберігання бітуму або інших темних нафтопродуктів

Комплектація:
• заливна горловина оснащена запобіжним коробом з платформою та підйомним поручнем;
• драбина в передній частині НПЦ;
• задній захисний пристрій (бампер), що відповідає вимогам Правил ЄЕК ООН № 58;
• боковий захисний пристрій фірми (Pommier / Takler) з обох боків НПЦ, що відповідає вимога Правил ЄЕК ООН № 73
• окремі пластикові крила– 6 шт;
крила задньої осі оснащені бризговиками, що відповідає Європейським нормам;
• вогнегасник ВП-6 у захисному пластиковому ящику– 2 шт;
• противідкатні упори з тримачами– 2 шт;
• котушка заземлення;
• ящик для піску;
• зливний рукав (ДУ 100) довжиною 4м;
• пластиковий пенал для зливного рукава ;
• тримач запасного колеса;
• тримач знаку небезпечного вантажу – 9шт.
• бак для води
• термометр
Заливні та зливні елементи:
• заливна горловина з дихальним клапаном (NORMEK);
• донний зливний клапан (ДУ 100) у теплоізольованому шару;
• дозуюча зливна арматура (ДУ 100) з механічним керуванням.
Додаткові опції:
• жарова труба;
• система підігріву дизельна (БІТ-Авто)

Вагові параметри:
28 м³ 09Г2С – 7200 кг ( ± 100 кг)
30м³ 09Г2С – 7600 кг ( ± 100 кг)

Підвіска та осі:
тривісна пневматична фірми (SAF) Intra Disk Plus підсилена / BPW/ECOAIR;
осі вантажопідйомністю 3 х 9000 кг;
передня вісь підйомна.

Зчіпний пристрій:
шкворінь діаметром 50,8 мм (2'') фірми (JOST / +GF+), для зчеплення з
сідловим пристроєм ( з'ємний, відповідає вимогам Правил ЄЕК ООН № 55)

Опорний пристрій:
телескопічний, двошвидкісний фірми (BPW / HAACON / JOST), 24 т. статичного навантаження

Колеса та шини:
колеса сталеві або алюмінієві розмірністю 11,75х22,5 з кріпленням Ø 335х10;
шини безкамерні, розмірністю 385/65 R22,5 Bridgestone або аналог
кількість коліс в зборі – 6 + 1.

Гальмівна система:
дискові гальмівні механізми;
двоконтурна гальмівна система фірми (WABCO);ABS 2S/2M;EBS;
Стоянкова гальмівна система виконується за рахунок енергоакумуляторів на другій та третій осях

Система розігріву продукту:
контур підігріву 2", всередині цистерни (різьбове з'єднання)

Об'єм: 24 м³;(20 фунтів)/ 38 м³; (40 фунтів)
Матеріал днища: Р355NL2 (не меньше 12,5 мм);
Матеріал обічайки: Р355NL2 (не менше 11 мм);
Кількість хвилерізів: 2шт./4 шт.;
Робочий тиск: 0,175/1,6 Мпа;
Випробувальний тиск: 0,45/2,6 Мпа;
Вага цистерни: 535 кг./ Не більше 10000кг

Ємність контейнерного типу для зберігання та перевезення безводного аміаку, КАС тощо.

Завантаження та розвантаження:
Запірний вентильний кран рідкої фази, REGO A8020D - 2 шт;
Запірний вентильний кран парової фази REGO A8020D - 1 шт;
Технологічний ящик
Пенал для зливних рукавів

Система контролю:
рівнемір поплавковий, магнітний (виконання для аміака) Rochester; манометр тиску в ємності (розміщений в технологічному ящику);
термометр ємності;

Система безпеки:
клапан запобіжний 2" Rego або Cavagna (нерж. сталь) - 2 шт;

Зовнішній вигляд та захист:
Ємність - дробіструйна обробка, антикорозійний грунт, білий колір RAL 9003;

Комплектація:
сонцезахисний козирьок;
документація (паспорт на посудину працюючу під тиском, паспорт на арматуру);
фітинги кріпильні – 8шт

Стаціонарний заправник газу

Комплектація:
Резервуар для прийому, зберігання та видачі ЗВГ (LPG)
Насосний агрегат з ел. двигуном 3кВт
Фільтр DN-40 PN 25
Рівнемір горизонтальний поплавковий
Манометр, клас точності 1,5%
Кран триходовий під манометр 2 шт.
Кран кульовий Dn 40 з рукояткою 2 шт.
Манометр електроконтактний, клас точності 1,5%
Кран кульовий Dn 32 з рукояткою 4 шт.
Кран кульовий Dn 25 з рукояткою
Кран кульовий Dn 20 з рукояткою
Клапан перепускний фланцевий
Клапан запобіжний 2 шт.
Клапан заливний (єврозалив, з запірним клапаном)
Клапан зворотній та клапан швидкісний з перехідником під єврозлив 1 шт. + 1 шт.
Щит керування
Рама, газопроводи, відводи, кріплення, металовироби та перехідники
Виконавче-технічна документація, дозвільна документація стації заправки зрідженим газом, сертифікати обладнання
Навіс під колонку
Паливороздавальна колонка

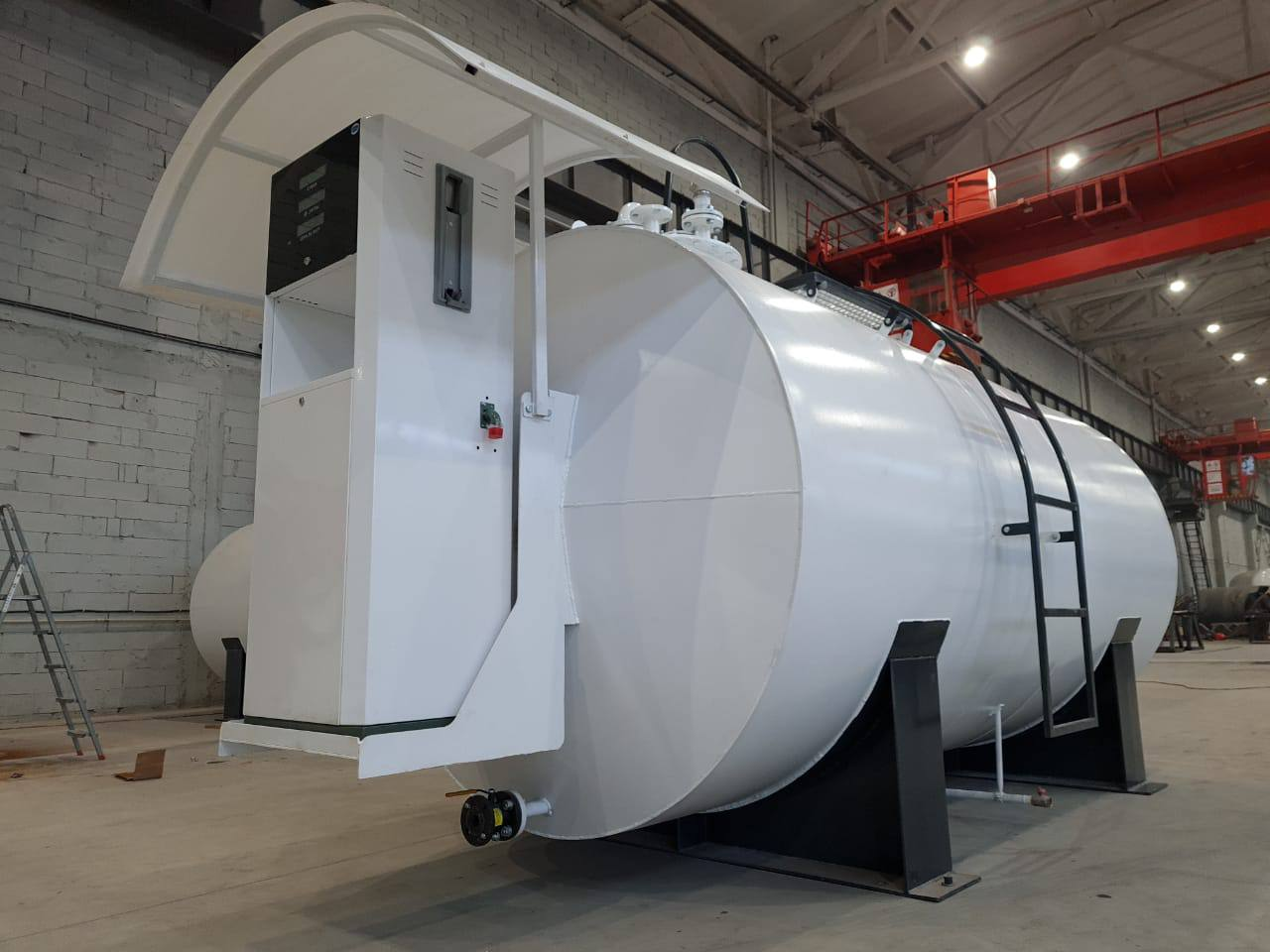

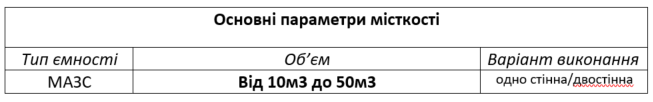

Основні вузли МАЗС:

- Резервуар горизонтальний для прийому, зберігання тавидачі моторного палива
- Клапан дихальний СМДК-50
- Бистрораз'ємне з'єднання А50
-Бистрораз'ємне з'єднання А50
-Бистрораз'ємне з'єднання А50
-Бистрораз'ємне з'єднання А50
-Кран шаровий 11с42п Ду 32/32
-Рама, відводи, кріплення, металовироби та перехідники
-Виконавче-технічна документація, дозвільна
документація модульної автозаправної станції,
сертифікати обладнання
-Навіс над колонкою
*Комплектація може змінюватись відповідно до варіанту виконання (МАЗС)

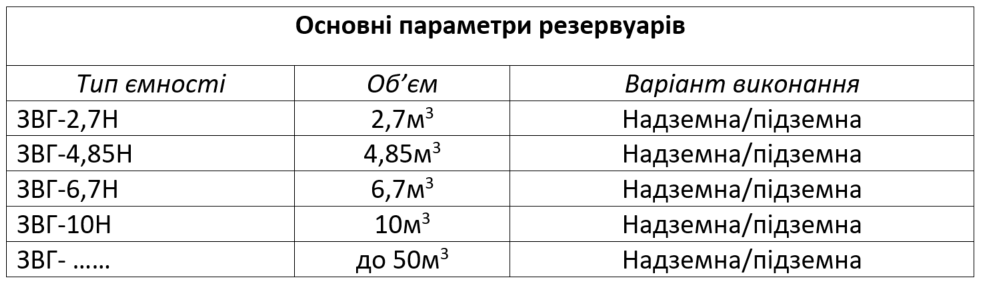

Резервуар сталевий горизонтальний для зберігання зріджених вуглеводневих газів

Комплектація (може змінюватись):
• Фільтр DN-40 PN 25
• Рівнемір горизонтальний поплавковий
• Манометр, клас точності 1,5%
• Кран триходовий під манометр
• Кран кульовий Dn 40 з рукояткою 2 шт.
• Клапан перепускний фланцевий
• Клапан запобіжний 2 шт.
• Клапан заливний (єврозалив, з запірним клапаном)
• Клапан зворотній та клапан швидкісний з перехідником під єврозлив 1 шт. + 1 шт.

• Виконавче-технічна документація, дозвільна документація стації заправки зрідженим газом, сертифікати обладнання.

Комплектація (може змінюватись):
• Ізоляція: мінеральна вата товщина 100 мм
• Зовнішнє покриття: лист оцинкований
• Люк для обслуговування – 600х600
• Змієвик обігрівний: поверхня теплообміну 70 м2, труба 60,3х4
• Штуцер під електронний рівнемір
• Штуцер під механічний рівнемір
• Мішалка лопаткова: діаметр мішалки 600 мм, потужність приводу 5,5 кВт, частота обертання 45 об/хв
• Лоток для завантаження сипучого модифікатора
• Штуцер подачі рідкого модифікатора Ду15
